立体车库超声波引导系统
系统概述

立体车库车位引导系统是解决立体车库剩余车位指示及引导的必要性方案,可以实时显示剩余车位数量,引导车主泊车,提高车位周准率和提升车主停车体验。

系统的工作原理是在车位铁板的正中央安装一个无线超声波车位探测器用于获取车位状态信息,每一组车库上方安装一个车位指示灯,无线地贴式车位探测器将车位状态信息通过无线通信实时上传至本组车库对应的无线车位指示灯,车位指示灯汇集本组车库的所有车位状态信息,判断本组立体车库中有空车位时指示灯显示绿灯,无空车位指示灯显示红色;无线车位指示灯将该组立体车位信息编码后上传至无线区域控制器,集中控制器汇集所有区域控制器数据信息、完成数据处理并实时更新车位引导屏所显示的剩余车位数量,从而实现引导车辆进入空余车位的功能。系统同时将数据传送给计算机,由计算机将数据存放到数据库服务器,用户可通过计算机终端查询停车场实时车位信息及车场数据统计报表。

适用场景

主要适用于大/中型地下停车场,广泛用于政府办公楼、大型医院及学校、火车站和购物中心、机笑/企事业单位、住户在千人左右的住宅小区,五金批发城、布料集贸市场、服装批发城、集商务/休闲/办公等功能于一体的CBD中心区,或一些大型超市为龙头的商业区等各种类型的停车场。

行业现状

目前停车场现状

  • 停车场内信息不明

  • 停车场车位紧缺

  • 车主体验感差

  • 车辆无序、路口拥堵

  • 车位利用率低

  • 运营成本过高

系统出现的必然性

  • 当前立体停车场现状

    停车场缺少智能化系统停
    车耗时长

  • 传统引导方式弊端

    传统引导系统功能单
    系统成本高、效率低

  • 立体车库车位引导优势

    体化智慧停车系统
    停车高效、成本低

系统目标
  • 实现车位引导功能
    指引车主快速停车

  • 实现车位状态精确判断
    精确引导、快速停车

  • 缩短车辆寻找车位时间
    减少尾气排放

  • 实现实时监控功能
    方便运营查询管理

  • 产品设计原则

    产品功能实用

    外观简单大气

    安装接线简便

    可与其他系统对接

  • 系统设计原则

    车位引导精准

    系统运行稳定

    系统架构简单

    可与其他系统对接

  • 产品设计原则

    软件界面友好

    实用操作便捷

    长期使用稳定

    可与其他系统对接

  • 车主

    入场时通过信息弓导快速寻找到空车位,获得优质的一体化停车体验

  • 政府

    实现停车场智能化管理,建立区域内标杆项目,为市民提供一体化的优质服务

  • 投资方

    系统设备投入后,有效节约人力成本,提高空车位的换停率,增加停车场收入

  • 营运商

    平台化管理车位,统计占用信息,根据每周每月报表,合理决策和安排

车位引导流程
  • 地贴式车位探测器实时获取车位状态信息。

  • 无线车位指示灯接收、传递车位状态信息,完成该组车位状态切换。

  • 无线区域控制器接收、传递车位状态信息。

  • 集中控制器接收、处理、传递车位状态信息,同时,下发数据完成引导屏空车位数据更新。

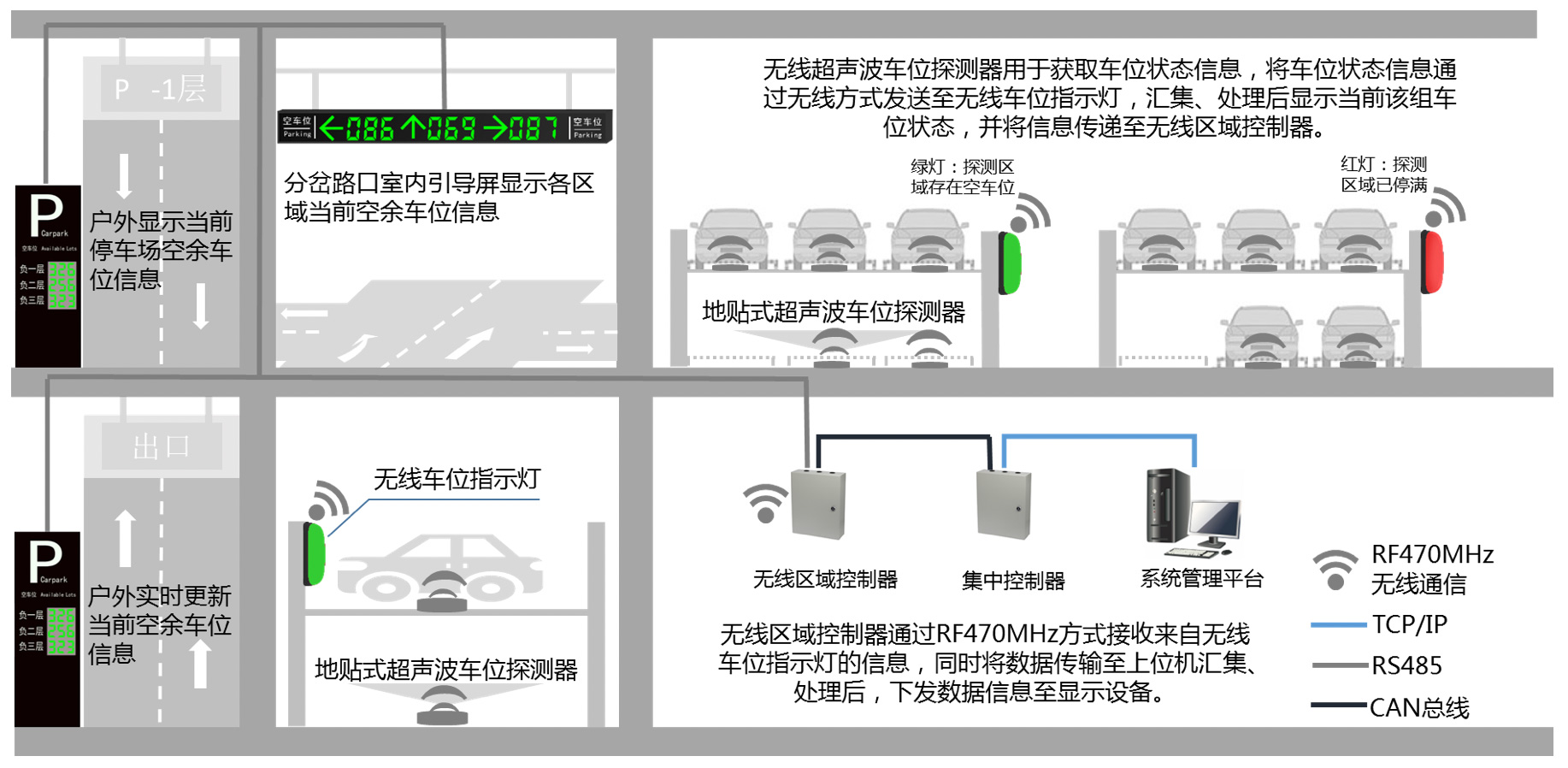

系统架构
系统架构

系统优势特点

  • 实时车位引导

    引导车主快速进入空闲车位,提高停
    车场的使用率、优化停车环境,
    提高客户满意度

  • 实时车位监测

    采用无线地贴式超声波探测设备,
    实时实现对车位状态监测,探
    测数据精准,平台在线
    管理,稳定可靠

  • 实时车位引导

    系统采用RF470MHz无线通信传输技
    术,多通道网络设计,防冲突、
    容错、排错算法机制,保证
    通讯的稳定可靠

  • 实时车位引导

    能统计停车场每天和每月的使用率、分时
    段使用率等,方便业主了解停
    车场的使用状况

  • 实时车位引导

    可通过规避引导,实现对于定保、
    月保、固定等专用车位的保留

系统管理平台

  • 地图在线管理

    添加地图,导入车位图标及引导屏,关联相关引导屏和车位,同时将微据下载在控制器中,使引导屏能够实时显示微据,同时使整个系统能够脱机运行。

  • 车位状态管理

    使监管者在管理室就可以查看现场车位使用情况,同时还有探测器掉线提酲。

  • 停车场运营分析

    可实现车场流量统计、车场利用率统计、车位利用率统计,生成图标,使运营商能够时时查看停车场运营情况。

  • 车位数据分析

    停车场车位占用状态微据信息,车场流量统计、车场利用宰统计、车位利用率统计。

  • 设备在线管理

    实现对车位状态的实时监控、设备在线管理、远程配置,使监管者在管理室就可以查看现场车位使用情况,同时还有探测器摔线提酲。

可实时查看探测器数据刷新的时间,停车场车位占用状态数据信息,可实现车场流量统计、车场
利用率统计、车位利用率统计,生成图标,使运营商能够时时查看停车场运营情况。

主要硬件
  • 地贴式超声波车位探测器

  • 无线车位指示灯

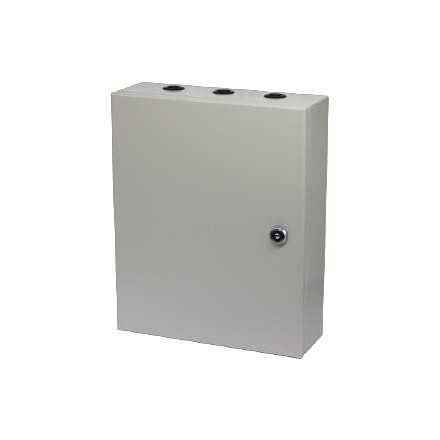

  • 室内无线区域控制器

  • 室内节点控制器

  • 室内集中控制器

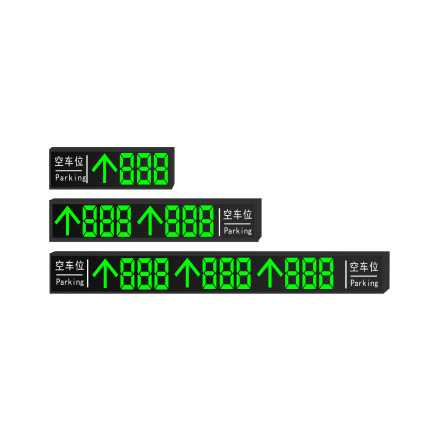

  • 室内引导屏

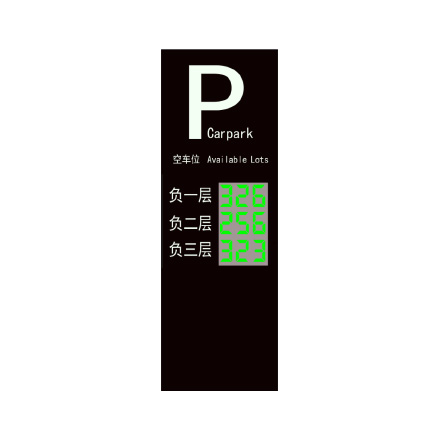

  • 户外引导大屏
